集中电源集中控制型系统（含B型灯具）

（1）应用场合

机场、火车站、汽车站、码头、会展中心、体育场馆等。

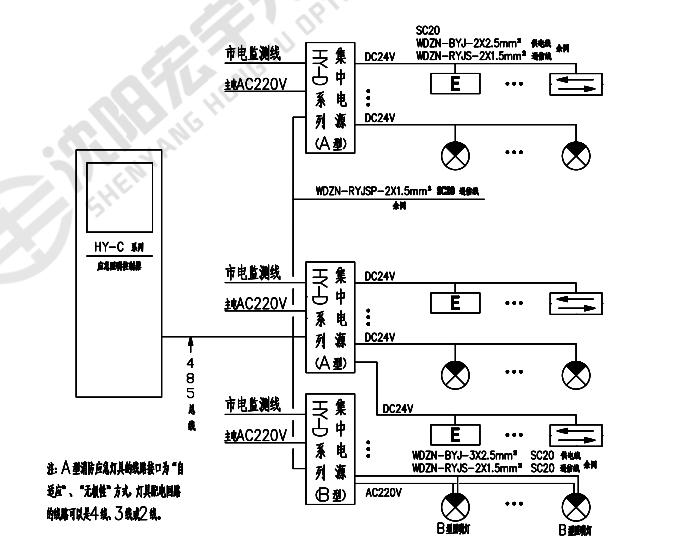

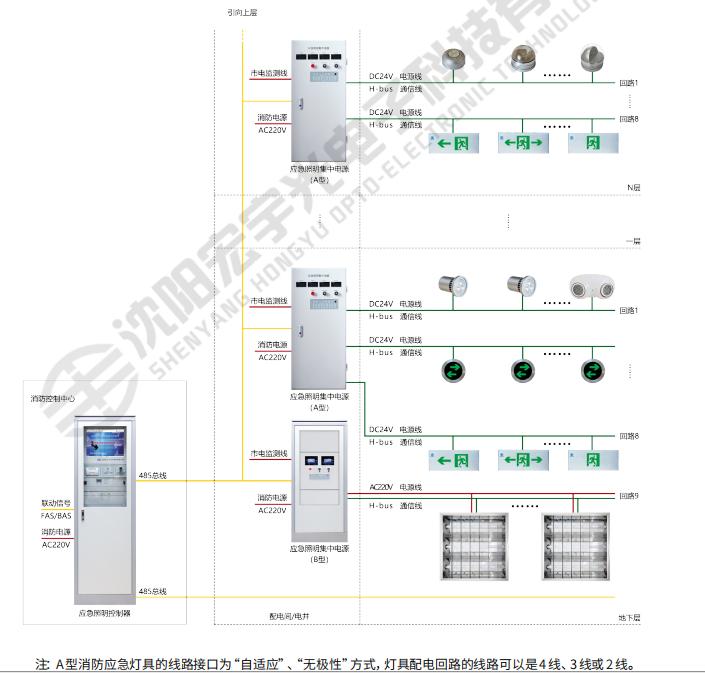

（2）组成原理

集中电源集中控制型系统（含 B 型灯具）是由一台应急照明控制器，若干台输出功率不大于 1KW、输出电压为 DC24V 的 A 型应急照明集中电源，若干台输出功率大于 1KW、输出电压为 AC220V 的大功率 B 型应急照明集中电源和若干盏 A 型、B 型消防应急灯具等组成。

应急照明控制器设置在消防控制室或有人值班的其它场所。B 型应急照明集中电源设置在具有通风换气设施的配电间等场所。A 型应急照明集中电源可以分散设置在弱 / 强电间（竖井）内。

电源输出回路及其大功率照明灯具的供电线路电压值是 AC220V，与通信信号的电压等级不相同，电源线路和通信线路必须分管敷设。标志灯具及其小功率照明灯具的供电线路电压值是 DC24V，与通信信号的电压等级相同，电源线路和通信线路可以共管敷设，对线路和灯具的防护等级无特别要求。

控制层设备：HY-C 系列应急照明控制器。

配电层设备：HY-D 系列输出电压为 AC220V 的 B 型集中电源、HY-D 系列输出电压为 DC24V 的 A 型集中电源。

灯具层设备：HY-BLJC 系列供电电压为 DC24V 的 A 型标志灯、HY-ZFJC 系列供电电压为 DC24V 的 A 型照明灯、HY- ZFJC 和 HY-ZLJC 系列供电电压为 AC220V 的 B 型照明灯。

（3）控制方式

标志灯采用集中控制模式，照明灯采用集中控制和区域控制两种模式。在正常照明电源失效时，能够自动点亮应急照明灯具。
